QC/T 29106-2004端子截面分析仪

发布时间:2022-11-08 点击次数:115

摘要:QC/T 29106-2004标准规定了汽车用低压电线束的要求、试验方法、检验规则、标志、包装、储存和保管。适用于标称电压低于50V的各种汽车用电线束。符合端子截面分析仪的要求。

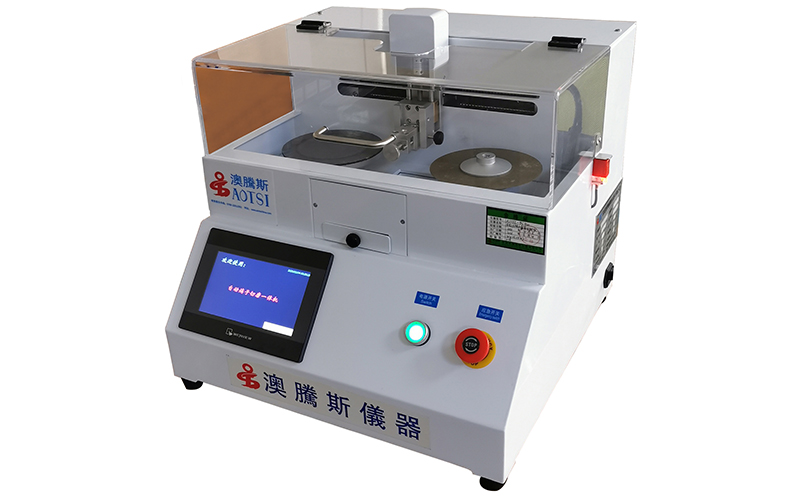

AOTSI-QC100全自动端子截面分析仪是针对线束行业质量检验而专门研发的一款精密检测分析设备,整套线束断面分析仪系统由端子切割研磨一体设备、日本进口光学采样、腐蚀清洗、断面图像采集系统、线束端子图片测量分析等系统组成,采用切割研磨一体式设备,蕞新专利技术,切割与研磨一次性完成,完全保证了端子的平整度要求。我司原采用的切割研磨分体机设备已更新(切割完毕后取下夹具放至研磨设备研磨并不能保证端子的平整都及无法精 确确定研磨的精度)。全套检测系统可在5分钟内完成一个端子的处理分析,极大地提高了端子断面质量检验的速度。操作简单方便、快捷,采用进口高清的图像采集系统、精 确的测量分析为您的生产保驾护航。

端子截面分析仪主要特征:

①不用树脂凝固至今为止的树脂凝固法做样品必须从树脂硬化⇒ 树脂裁断⇒粗磨⇒研磨。做一个样品要花数30分钟左右。 本产品不需树脂凝固,制作一个样品只用 5 分钟。

②端子专用夹具可对应各种尺寸的端子 新开发的夹具可夹紧各种型号的端子。 研磨时不用担心咬线牙变形或电线飞出。 也不用特殊的技能,谁都可以轻易操作。 附属的标准夹具可对应 AWG8 ~ AWG26 的电线。 ※ 细线用夹具(AWG26 ~ AWG36) 可追加 ※ 树脂凝固样品的专用夹具(可夹蕞大直径Ø23mm)可追加

 ③ 高性能显微观测仪和专用软件可快速正确地测量长度﹑计算面积。 放大倍率从 26 倍 ~ 蕞大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 在蕞大倍率下的测量精度为 5μm。


端子截面分析仪又被称为自动端子切磨一体机全自动端子截面测试仪,端子断面分析仪是一体式切割和研磨,四重保护使用, 切割和研磨时间约:1~2分钟,适合端子直径0.01mm2---75mm2,精度:2µm,适合汽车业、家电业、电子业等领域端子截面分析测试要求,出口到世界各地,配合高清CCD摄像头及自动检测软件,为广大客户保驾护航。

1. 卡槽式设计一键自动完成制样

2. 精 确的定位可360°调节位置

3. 密封的外壳可全方位保护仪器

4. 光学成像与电子分析完美结合

5. 操作简单方便安全很容易上手

6. 一体式的设计便于携带以及运输

7. 低功率切磨冷光源灯省电又环保

8. 高清千兆网卡界面摄像头可实时抓拍

9. 软件可自动计算并判定是否合格

并根据国际线束行业标准软件自动计算压缩比  自动判别合格.

该系统拥有十几项国际标准自动检测项目(包含汽车业、家电业、电子业等各权威技术

指标,自动分析多种标准,可以自动检

测端子各项数据是否合格,无需人工修改。

端子截面分析仪符合以下行业公司相关技术指标:

(1).汽车及其配套行业:奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车(芜湖)有限公司等

(2).高铁行业:中国株洲南车时代电气、南车四方车辆有限公司、南车石家庄车辆有限公司、南车株洲电力机车研究所有限公司、南车成都机车车辆有限公司、南车洛阳机车有限公司、哈尔滨轨道交通装备有限责任公司、天津机辆轨道交通装备有限责任公司、永济新时速电机电器有限责任公司、中国北车集团大连机车研究所有限公司、青岛四方车辆研究所有限公司

(3).家电及其配套行业:日本松下、夏普、韩国三星、台湾纬创集团、友达光电、TCL 集团、小天鹅、四川长虹、深圳康佳电子、创维电子、美的电器、青岛海尔、青岛朗诗德电气

(4).IT行业:株式会社タカミ技研、弘和电材社株式会社、千代田电子工业株式会社、日本JST(惠州)、惠州天域电子、摩菲仪器仪表(杭州)有限公司、美国爱特华德移动产品有限公司、大陆汽车(芜湖)有限公司软件特点
