雷击浪涌发生器的作用是什么?

发布时间:2023-01-06 点击次数:913

摘要:澳腾斯生产的雷击浪涌发生器符合的标准有IEC61000-4-5、EN61000-4-4和GB/T17626.5。为了测试各类电子电气设备对于瞬态高压或大电流现象的影响。以此进行工作接地和保护接地或是其他保护措施。

雷击产生的浪涌电压来自几个方面:直接雷击作用于外电路,注入的大电流流经接地电阻或外电路阻抗产生电压。在建筑物的内外导体上产生感应电压和电流的间接雷击。直接放电到附近大地的雷电接地电流耦合到设备接地系统的公共接地电路。当保护装置动作时,电压和电流可能会迅速变化,并可能耦合到内部电路。

  雷击浪涌发生器用来评定高能量瞬变抗扰度时的能力,性能达到或超过国标GB/t17626.5的标准要求。主要用于评价电子电气设备抵抗开关切换和自然雷击引起的高能瞬态抗扰度的能力。发生器的工作原理:开关暂态的产生与以下因素有关:主电源系统的切换、配电系统仪表附近的轻微开关动作或负载变化、与开关设备相关的谐振电路以及各种系统故障,如设备接地系统的短路和电弧故障。

  1、雷击浪涌发生器液晶显示,内置电脑控制,人机对话,操作简单。

  2、程控高压电源,电压稳定,精度高。

  3、采用进口无感大功率电阻,保证浪涌波形的一致性。

  4、主开关采用进口开关,保证波形稳定,可比性强,使用寿命长。

  5、正反自动切换。测试过程中,正负极性可交替切换。

  6、通讯接口可实现远程控制,可配测控系统软件(可选功能)。

  雷击浪涌发生器是针对电磁兼容测试中雷电浪涌抗扰度测试的特点和要求而专门设计的高可靠性测试系统。该设备可模拟雷击产生高能(高电压、大电流)浪涌,可实现1.2/50μS电压综合波、脉冲磁场测试、多功能自动切换、智能化产品。

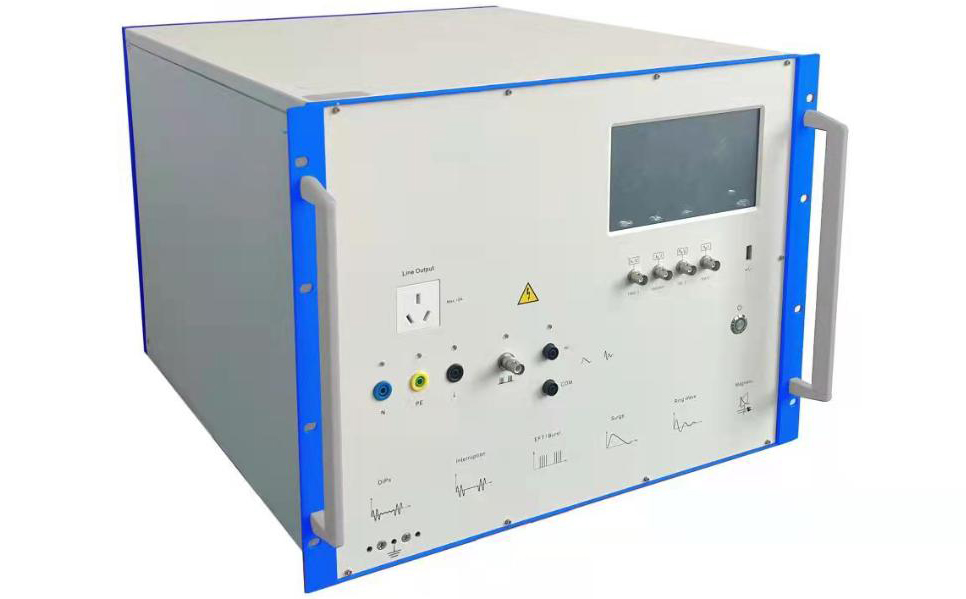

雷击浪涌发生器

产品特点:

1、7英寸触摸彩屏, 简洁大方的UI, 利于操作

2、内置单相耦合去耦网络, 外扩三相网络( 32A)

3、自动检测浪涌测试时的峰值电压和峰值电流

4、可编辑单个的试验程序和多个程序的组合

5、采用进口高压电源和高压继电器,满足全球蕞新标准测试

6、可按全球蕞新标准计量,免费提供第三方计量校准证书

7、全免费保修两年

满足标准:

1、IEC/EN 61000-4-4, G B/ T 17626. 4 电快速瞬变脉冲群

2、IEC/EN 61000-4-5, G B/ T 17626. 5 雷击浪涌发生器

技术参数:

1、EFT电快速瞬变脉冲群抗扰度试验EFT/Burst

   输出电压:(0.2 - 5.0)kV±10%,同芯输出

   脉冲重复频率:1Hz - 1MHz

    极 性:正/负/正负交替

    输出阻抗: 50Ω

    脉冲群周期: 1ms - 10s

    上升时间: 5ns±30%

    测试时间: 1s - 9999min

    脉冲宽度: 5ns±30%(  @ 50Ω)\50ns +100ns ( @ 1kΩ)

    同步相位: 0° - 360°,分辨率1°  默认异步

* 出厂默认5kHz,100kHz; 1Hz-1M Hz连续可调。
