盐雾试验机溶液配比有哪些要求？

随着时代发展，海洋气候环境对产品的性能影响逐渐受到人们的重视。因此，如何提高产品的抗腐蚀能力。成了每个企业都需要考虑的问题，而人工模拟盐雾试验就是考验产品或材料耐腐蚀性能的一项重要步骤。

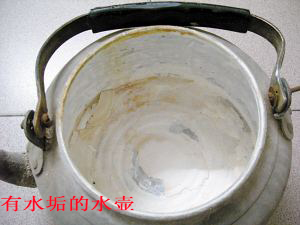

除了对盐雾试验设备的选择以外，盐雾试验机对溶液配比也是极为苛刻的。盐雾试验使用的溶液不能使用自来水。自来水的杂质很多。时间久了会形成水垢，吸附在产品表面和盐雾试验机的水槽里。所以溶液使用的水最好为纯净水或者蒸馏水。

在讲溶液配比之前，我们要先知道。人工模拟盐雾试验大体分为三种。中性盐雾试验（NSS）、醋酸盐雾试验（ASS）、铜盐加速醋酸盐雾试验（CASS）。

盐雾试验溶液配比如下：

1.中性盐雾试验（NSS）；

它是出现最早目前应用领域最广的一种加速腐蚀试验方法。它采用5%的氯化钠盐水溶液。先将纯的氯化钠融化在纯净水中，浓度为（50±10）g/L，用PH试纸在25℃时测定试验溶液的PH值为6.5～7.5，要求盐雾的沉降率在1～2ml/80cm².h之间。超出范围时可加入分析纯盐酸或氢氧化钠溶液进行调整，配制好的溶液需经过滤后即可使用。

2.醋酸盐雾试验（ASS）；

它是从中性盐雾试验的基础上发展起来的。是在5%氯化钠溶液中加入一些冰醋酸，使溶液的PH值降为3左右，溶液变成酸性，最后形成的盐雾也由中性盐雾变成酸性。先将分析纯的氯化钠溶解于纯净水中，浓度为（50±10）g/L，然后用醋酸调节溶液的PH值，使其在3.1～3.3范围内，该PH值用所收集的盐雾样品测得。应在25℃时进行PH值测量，配制好的溶液需经过滤后即可使用。它的腐蚀速度要比NSS试验快3倍左右。

3.铜盐加速醋酸盐雾试验（CASS）；

它是国外近年发展起来的一种快速盐雾腐蚀试验，试验温度为50℃，盐溶液中加入少量铜盐—氯化铜，强烈诱发腐蚀。先将氯化钠溶解在水里面，且浓度达到(50±10)g/L，其次在3.8升的盐水中加入试剂级中的二氯化铜(CuCl221120)来进行溶解充分混合在一起。用醋酸来调节溶液的PH值，使得其在3.1~3.3范围之内，且PH值用所收集的盐雾样品测得。配制好的溶液需经过滤后即可使用。它的腐蚀速度大约是NSS试验的8倍。

本文出自东莞市澳腾斯仪器有限公司，转载请注明出处！更多澳腾斯地板类检测设备相关资讯请访问：www.aotsichina.com

24小时热线电话：13712277050
