澳腾斯端子截面分析仪具有哪些特点可用于哪些用途?

发布时间:2020-12-22 点击次数:169

摘要:端子截面分析仪是线束行业品质检验而专门研发的一款精密检测分析设备,整套系统由端子切割设备、研磨设备、腐蚀清

洗、断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作

更方便、快捷。

一、产品用途

  端子截面分析仪一款精密检测分析设备,整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作更方便、快捷。全套检测系统可在5分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、准确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。 放大倍率从 45 倍 ~ 260 倍。 超过AWG30的极细线也能鲜明地显示出。 用新开发的断面评价专用软件,可测定 CH•CW, 能瞬时计算出断面面积。 在大倍率下的测量精度为 1 ~ 2μm。

  端子断面检测显微镜能观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高品质光学系统与高分辨率摄像头的完美组合,让断面图像更清晰,独特的定倍定档让测量更。

二、系统特点

1.不需要用树脂封固

以前样品的树脂封固制作方式需要经过树脂硬化>>>树脂切割>>>样品研磨的过程,制作一个样品需要几个小时的时间。本装置由于不需要进行树脂封固,制作一个样品所需要的时间可以缩短到仅仅5分钟。

2.采用了端子专用夹具,可以对应的端子尺寸范围较广

新开发的端子专用夹具可以可靠地将端子夹住。无须担心在研磨过程中会产生端子压接部的变形。电线飞出等情况.附属的标准夹具适用于AWG5~AWG26的电线。而作为选购件的细线夹具则对应AWG26~AWG36的电线。

3.利用高性能的显微镜和专用软件,可以简单地进行正确的长度测量 ? 面积计算

放大倍率45倍~260倍。超过AWG30的极细的线也可以很清楚地表现出来。另外还新开发了用于端子压接端面评价的专用软件。C/H,C/W,断面的面积等瞬间就能测定。

4.具有将测定结果作成报告形式的机能

可以将测定的各种数据以及芯线的压缩率等和鲜艳的断面图形一起输送到Excel文档的一页上。可以很简单地就制作出复杂的评价报告面来。

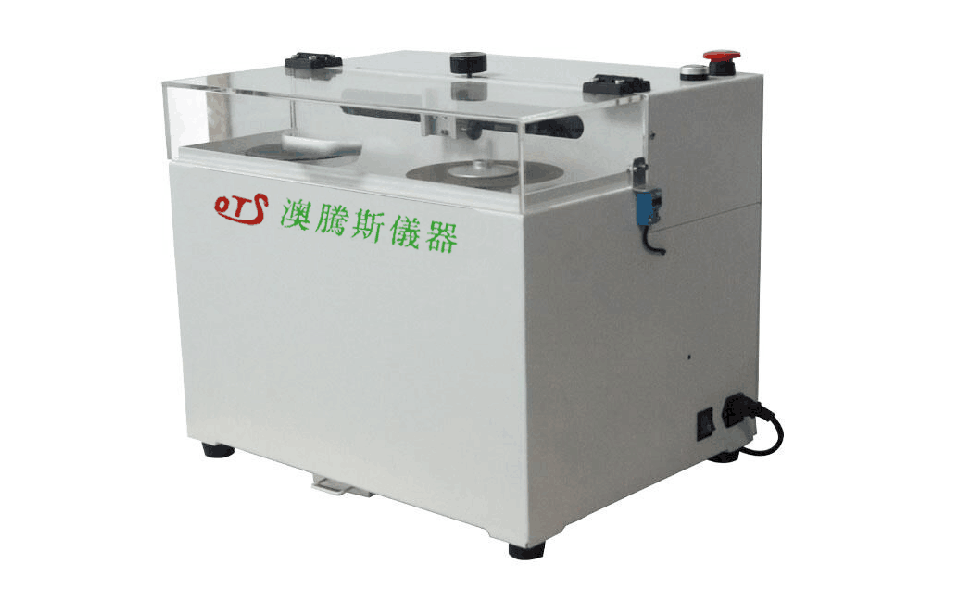

端子截面分析仪

专业端子截面分析软件含加密锁及光盘(我司独有专利技术

符合以下行业公司相关技术指标:

1.汽车及其配套行业:奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车(芜湖)有限公司等

2.高铁行业:中国株洲南车时代电气、南车四方车辆有限公司、南车石家庄车辆有限公司、南车株洲电力机车研究所有限公司、南车成都机车车辆有限公司、南车洛阳机车有限公司、哈尔滨轨道交通装备有限责任公司、天津机辆轨道交通装备有限责任公司、永济新时速电机电器有限责任公司、中国北车集团大连机车研究所有限公司、青岛四方车辆研究所有限公司

3.家电及其配套行业:日本松下、夏普、韩国三星、台湾纬创集团、友达光电、TCL 集团、小天鹅、四川长虹、深圳康佳电子、创维电子、美的电器、青岛海尔、青岛朗诗德电气

4.IT行业:株式会社タカミ技研、弘和电材社株式会社、千代田电子工业株式会社、日本JST(惠州)、惠州天域电子、摩菲仪器仪表(杭州)有限公司、美国爱特华德移动产品有限公司、大陆汽车(芜湖)有限公司

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯地板类检测设备相关资讯请访问:www.aotsichina.com
