GB/T17626.5全自动雷击浪涌发生器特点

发布时间:2020-12-23 点击次数:921

摘要:雷击浪涌是由于闪电、电子电气开关动作时而产生瞬态高压或大电流现象。几乎所有的电子电气设备都会受到浪涌的影响。雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备。

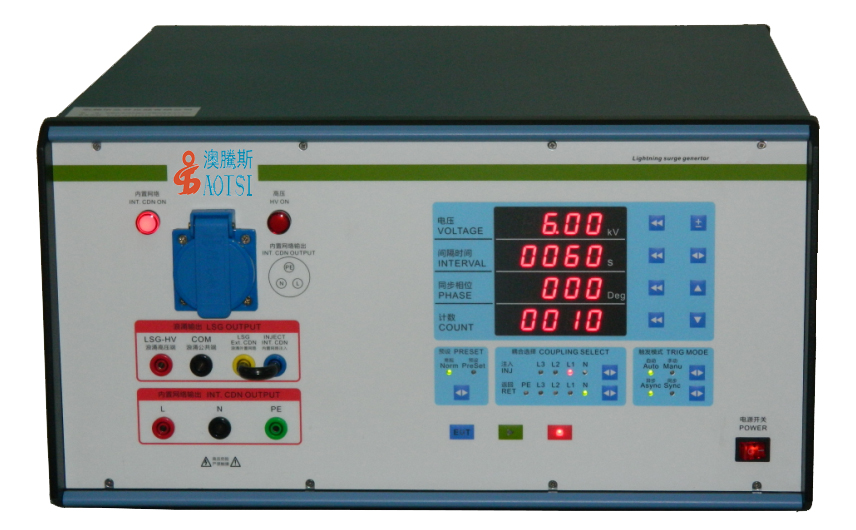

雷击浪涌发生器

1、内置10A单相耦合去耦网络:

特点:
1、与AOTSI-560间通过通信线连接,通过AOTSI-560可对其进行程序控制,自动完成耦合选择动作;
2、耦合性能完全满足标准要求,耦合能量损耗小,输出大。

耦合/去耦网络示意图

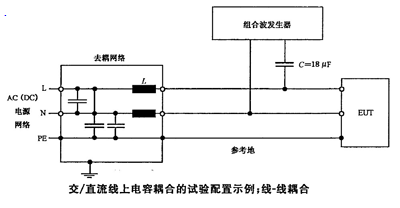

线-线耦合

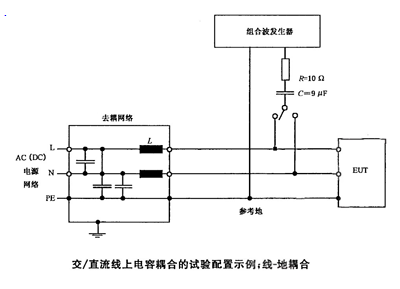

线-地耦合

◆发生器原理和波形参数




1、1.2/50ms、8/20ms浪涌波形发生部份等效电路


2、开路电压波形

前沿时间:T1=1.67T=1.2ms±30%

半峰时间:T2=50ms±20%

波形图

3、短路电流波形

前沿时间:T1=1.25T=8ms±20%

半峰时间:T2=20ms±20%

波形图

◆实测波形

波形

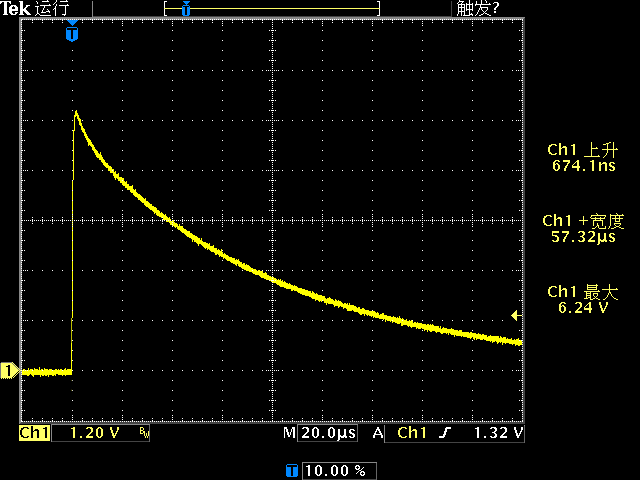

6kV开路电压输出波形图(1000:1)

波形图

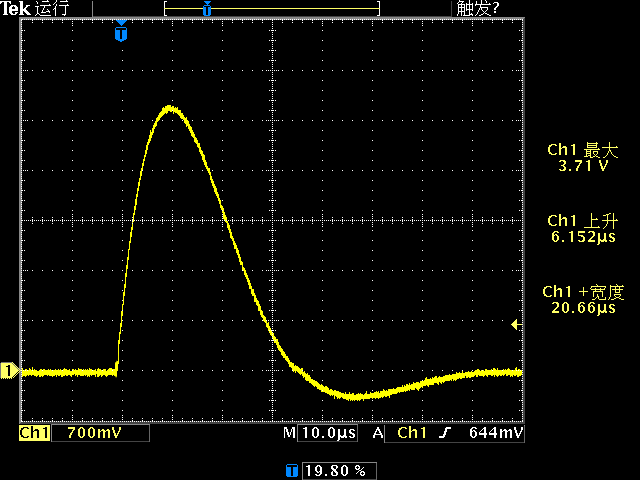

6kV短路电流输出波形图(780:1)

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯环境检测设备相关资讯请访问:www.aotsichina.com
