澳腾斯端子截面分析仪的用途和特点是什么,你知道吗?

发布时间:2021-02-24 点击次数:491

摘要:端子截面分析仪是一种非常精 确的测量和分析仪器。效果非常好。测试人员只需5分钟即可完成测试并获得分析和分析意见,大大提高了检测速度。

一、产品用途

  端子截面分析仪一款精密检测分析设备,整套系统由端子切割设备、研磨设备、腐蚀清洗、断面图像采集系统、线束端子图片测量分析系统等单元组成,采用人体力学设计,模块化组合,流水线式工作流程,让操作更方便、快捷。全套检测系统可在5分钟内完成一个端子的处理分析,极大地提高了端子断面品质检验的速度。简易的操作、高品质的图像采集系统、精 确的测量分析为您的生产保驾护航。高性能显微观测仪和专用软件可简单正确地测量长度﹑计算面积。 放大倍率从 45 倍 ~ 蕞大 260 倍。 超过AWG30的极细线也能鲜明地显示出。 用新开发的断面评价专用软件,可测定 CH?CW, 能瞬时计算出断面面积。 在蕞大倍率下的测量精度为 1 ~ 2μm。

端子断面检测显微镜能观察物体时能产生正立的三维空间像,立体感强,成像清晰和宽阔,具有较长的工作距离;配置高精度线束端子图片测量分析系统,组合成线束端子检测显微镜,高品质光学系统与高分辨率摄像头的完美组合,让断面图像更清晰,独特的定倍定档让测量更精 确。

二、产品特点

1. 卡槽式设计一键自动完成制样

2. 精 确的定位可360°调节位置

3. 密封的外壳可全方位保护仪器

4. 光学成像与电子分析完美结合

5. 操作简单方便安全很容易上手

6. 一体式的设计便于携带以及运输

7. 低功率切磨冷光源灯省电又环保

8. 高清千兆网卡界面摄像头可实时抓拍

9. 软件可自动计算并判定是否合格

并根据国际线束行业标准软件自动计算压缩比  自动判别合格.

该系统拥有十几项国际标准自动检测项目(包含汽车业、家电业、电子业等各权威技术

指标,自动分析多种标准,可以自动检

测端子各项数据是否合格,无需人工修改。

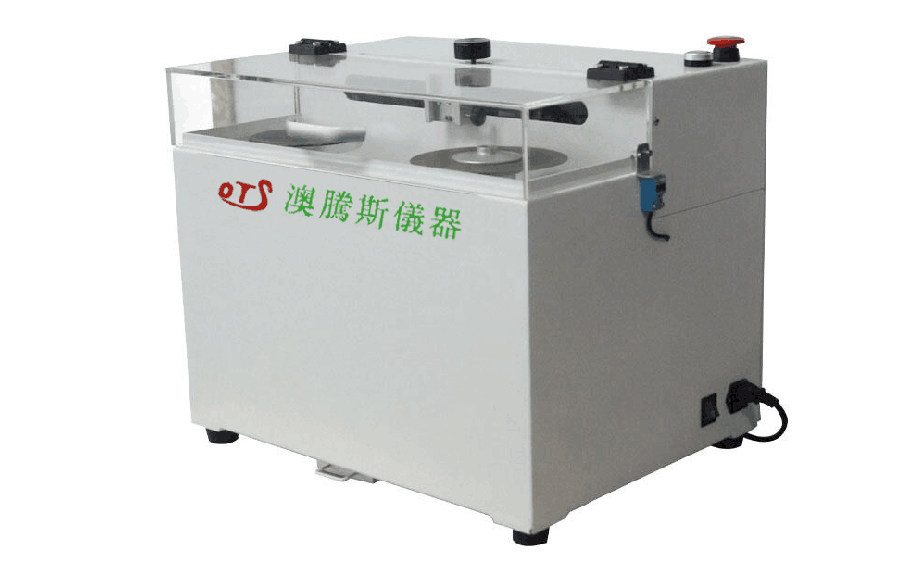

端子截面分析仪


符合以下行业公司相关技术指标:

1.汽车及其配套行业:奔驰、宝马、大众、丰田、奇瑞、BYD、江淮、博世集团、大陆汽车(芜湖)有限公司

2.高铁行业:中国株洲南车时代电气、南车四方车辆有限公司、南车石家庄车辆有限公司、南车株洲电力机车研究所有限公司、南车成都机车车辆有限公司、南车洛阳机车有限公司、哈尔滨轨道交通装备有限责任公司、天津机辆轨道交通装备有限责任公司、永济新时速电机电器有限责任公司、中国北车集团大连机车研究所有限公司、青岛四方车辆研究所有限公司

3.家电及其配套行业:日本松下、夏普、韩国三星、台湾纬创集团、友达光电、TCL 集团、小天鹅、四川长虹、深圳康佳电子、创维电子、美的电器、青岛海尔、青岛朗诗德电气

4.IT行业:株式会社タカミ技研、弘和电材社株式会社、千代田电子工业株式会社、日本JST(惠州)、惠州天域电子、摩菲仪器仪表(杭州)有限公司、美国爱特华德移动产品有限公司、大陆汽车(芜湖)有限公司

 专业端子截面分析软件含加密锁及光盘(我司独有专利技术)

 1. 自动端子切割、研磨时间约 20秒

 2. 可允许做到每分钟循环得到一张显微图

 3. XY 2 轴伺服自动控制系统,自动送料进刀/研磨

4. 切割范围0.01㎡~50㎡

5.  可通过在样品表面的精 确定位

 6. 为提高使用寿命采用切割和研磨的工艺流程

 7. 300万成像显微系统清晰可见,一体化的还原腐蚀系统,高端无段式变焦光学系统

8. 视频总倍率:26~350X

9. 切片规格:Φ150X0.5mm(7.研磨砂纸:1200# 600#)

10. 传动方式:采用日本米思米(MISUMI)超高精度滚珠丝杆

11. 占用空间小外形尺寸:W440XD380XH370

12. 全白可调 LED  照明装置(偏光 LED 冷光)

13. 标准夹具:0.01—50mm2

14. 电源:AC100V~AC240V

 15. 高精度基准尺:0.01/10mm

16. 端子腐蚀:液体清洗(5S完成)

17. 精密一体式自动切割研磨设备:电机 0~5000rpm

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯地板类检测设备相关资讯请访问:www.aotsichina.com
