澳腾斯雷击浪涌发生器的实验标准说明

 雷击浪涌发生器实验标准：即使同样做设备的雷击浪涌发生器抗扰度试验，不同的试验方法和试验目的，所用的祸合/去祸网络参数是不同的。例如，用于电源线抗差模T.扰的试验，由于线路阻抗很低，标准规定其祸合电容用185F，发生器的内阻用20，这代表了低电压电源网络的信号源差模阻抗。对抗共模干扰试验，标准规定要在发生器的输出回路中串联一个1x1)的电阻，把它作为低电压电源网络的信号源共模阻抗。对于其他一些试验，例如，信号线上的雷击浪涌抗扰度试验，由于信号线阻抗比电源线要高出许多，因此发生器要附加一个400的串联电阻，用以代表在其他线路上(除电源线外)的对地阻抗。

雷电产生的浪涌电压来自几个方面：

1、直接雷击作用于外部电路，注入的大电流流过接地电阻或外部电路阻抗而产生电压

2、在建筑物的内、外导体上产生感应电压和电流的间接雷击。

3、附近直接对地放电的雷电入地电流耦合到设备接地系统的公共接地回路。当保护装置动作时，电压和电流可能发生迅速变化，并可能耦合到内部电路。

　　标准描述了两种不同的波形发生器：一种是雷击在电源线上感应生产的波形。这两种线路都属于空架线，但线路的阻抗各不相同：在电源线上感应产生的浪涌波形比较窄一些(50uS)，前沿要陡一些(1.2uS)。而在通信线上感应产生的浪涌波形比较宽一些，但前沿要缓一些。后面我们主要以雷击在电源线上感应生产的波形来对电路进行分析，同时也对通信线路的防雷技术进行简单介绍。

产品介绍：

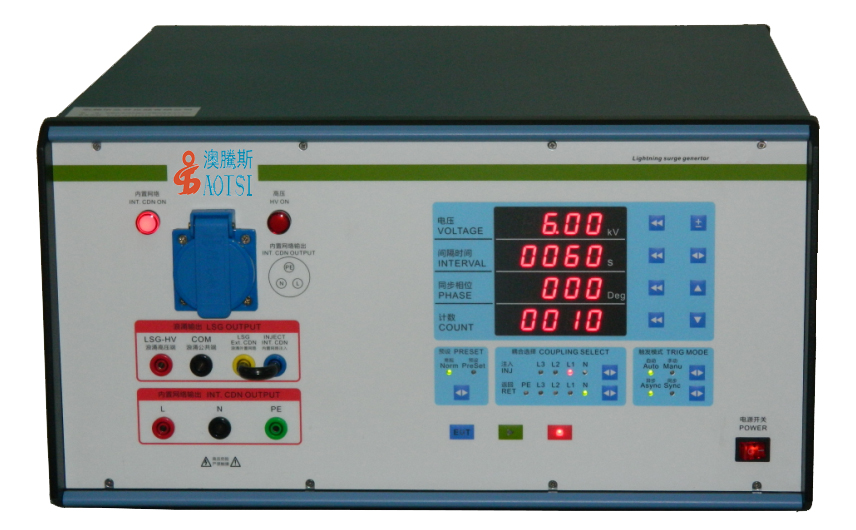

雷击浪涌是由于闪电、电子电气开关动作时而产生瞬态高压或大电流现象。几乎所有的电子电气设备都会受到浪涌的影响。雷击浪涌模拟器是为了模拟浪涌脉冲干扰现象而专门设计的一款高端测试设备。全自动雷击浪涌发生器AOTSI-560用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。性能完全满足IEC61000-4-5和GB/T17626.5标准的要求。

产品特点：

·普及型价格，性价比非常高；

·内置电脑控制，稳定可靠，操作方便；

·可以根据用户的定义预置全自动测试流程；

·输出波形和浪涌极性由操作面板开关切换，简单安全；

·主要器件全部进口，寿命长、可靠性高、故障率低；

·电子式高压电源，充电速度快，电压稳定；
·耦合网络性能好，完全达到标准要求的耦合性能要求。

主要技术指标：
