GB/T 2423.40-2013未饱和高压蒸汽恒定湿热试验机

未饱和高压加速老化试验机的结构，应符合以下要求：

1. 能产生相关要求规定的温度和相对湿度，并维持在给定的压力值；

2. 在试验期间能提供受控的温度、相对湿度和压力等条件，并能按照要求的斜率上升或下降到规定的实验条件；

3. 试验箱的温度和湿度能用位于工作空间内的和/或位于能给出相同结果的其他区域（例如蒸汽发生器）内的敏感装置检测；

4. 在试验开始前可用水蒸汽将密闭空间内的空气排出试验箱外；

5. 不允许凝结水滴落在试验样品上；

6. 所用的结构材料不应引起试验样品腐蚀，或使加湿用水的水质劣化。

试验要求：

在试验箱和试验样品均处于实验室温度、压力和湿度条件下，将试验样品装入试验箱的工作空间内。

试验样品的定位和安装：

试验样品不应受到来自加热器或试验箱壁辐射热的影响。

如相关规范有要求，应使用特殊的安装装置。安装夹具的热导率和热容量应足够低，使得对所有实际用途来说，试验样品是绝热的。

应注意选择安装装置和安装夹具的材料使污染物的作用降到蕞低，并使因腐蚀和因其他机理引起的劣化作用降至蕞低。

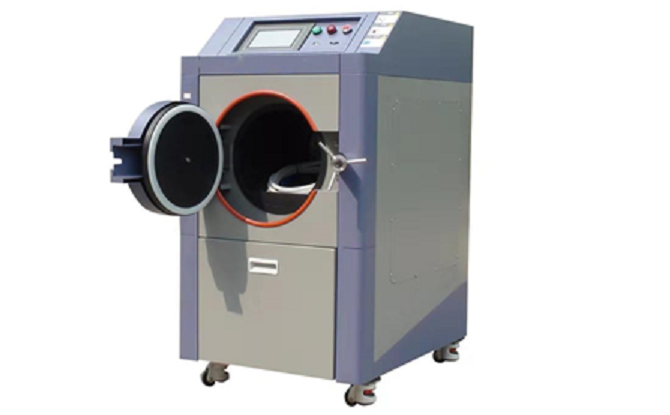

一：产品介绍：

未饱和高压加速老化试验机主要是测试半导体封装之湿气能力，待测产品被置于严苛之温度、温度及压力下测试，湿气会沿着胶体或胶体与导线架之接口渗人封装体，常见之故障方式为主动金属化区域腐蚀造成之断路，或封装体引脚间因污染造成短路等。是加速水分通过外部保护材料或密封剂或外部材料和导体之间的渗透，通过在设定的温度和湿度条件下连续施加压力来完成的。

二、技术参数：

1.内箱尺寸:φ300×D450 mm 圆形试验箱

2.外箱尺寸约：宽度≤1500mm，高度≤1000mm，深度以实物为准

3.内箱材质 SUS 316#不锈钢板材质

4.外箱材质高 级烤漆

5.温度范围：100℃ ～ +132℃

6.温度波动度：≤±0.5℃.

7.温度均匀度：≤±2.0℃.

8.湿度范围 : 75%RH~100%RH .

9.湿度波动度：≤±2.5 %R.H.

10 湿度均匀度：≤±3.0% R.H.

11.压力范围 :0.2～2㎏/㎝ 2 (0.02～0.196 MPa) 箱内表上压力，(环境大气压则另加 1 个大气压压力)

12.温度分布: ≤± 2.0℃.

13.升温时间：常温 → + 132℃ 约 40 min；

14 升压时间：常压 → + 2 ㎏/㎝ 2 约 40 min. 外部气源加压：约 5 min

15.控制对象:微电脑+P.I.D.+S.S.R 自动演算控制饱和蒸气温度.

16.控制方式:微电脑 PID 控制.

17.控制精度: ≤± 0.5℃.

18.解析精度:0.1℃.

20.满足标准：IEC60068-2-66; JESD22-A102-C; JESD22-A110-B; JESD22-A118; GB/T 2423.40-1997

21.装机功率：约 4 kW。蕞大电流：18Ａ。
