静电放电发生器在使用过程中会遇到哪些问题?

发布时间:2021-12-10 点击次数:104

摘要:澳腾斯静电放电发生器符合国家军用标准GJB548A-96方法3015、国家军用标准GJB128A-97方法1020、MIL-STD-883D、EIAJED-4701等等。静电放电发生器是能够进行电磁兼容抗扰度试验的关键设备。

  静电有时会产生高达数千伏的电压,可能引起电气、电子设备的电路发生故障,甚至损坏。澳腾斯静电放电发生器采用7寸彩色触摸屏显示与操控,智能高效,便携式设计,使用方便,为评定汽车电子设备及器件经受静电放电时的抗扰度提供一个准确、理想的依据。汽车静电放电发生器具有性能稳定、使用方便、试验电压可程序设定等优点。

  静电放电发生器是针对静电放电抗扰度试验的特点和要求而专门设计的高可靠性静电放电发生器,通过更换放电模块,可方便的进行IEC模式、HBM模式及MM模式等三种模式试验。
在静电放电发生器使用过程中,经常会遇到一个问题。那就是静电放电测试中空气放电和接触放电的区别。
  接触放电就是放电枪头接触于被测试物体表面;相对的空气放电就是不接触物体表面,为什么叫空气放电?因为不接触,那么放电枪头产生的电荷量会先击穿空气,再施加到被测试物体,所以叫空气放电。
上面讲了静电放电测试中空气放电和接触放电的概念,下面我们将从用途的区别。
用途区别:空气放电,是主要用于测试非导电物质,如(塑胶、绝缘漆、陶瓷等);接触放电,是主要用于测试导电物质,常见的电源接口、引脚。
  以手机做ESD测试来举例说明:手机的外壳常规的是塑胶壳料或者金属镀了绝缘,那么手机的塑胶外壳、镀了绝缘的外壳、按键等位置就常用空气放电模式进行ESD静电放电测试;相应的手机的耳机孔位、手机USB充电口、螺丝位置就要用接触放电模式进行测试。
  目前静电放电发生器枪头标配有2个,一个尖锥外形的是接触放电,另外一个圆锥外形的是空气放电。

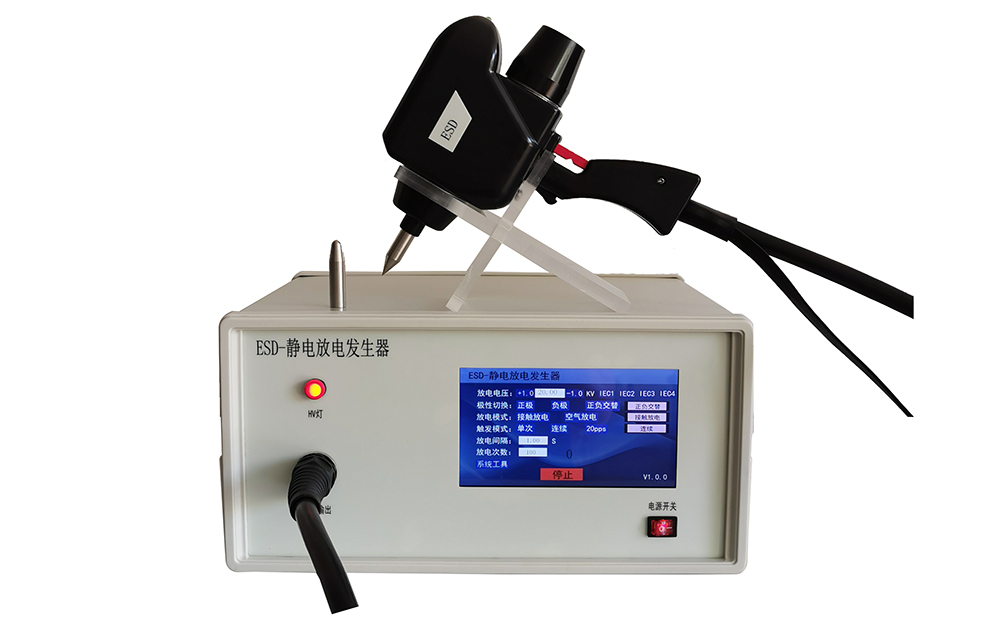

静电放电发生器

澳腾斯静电放电发生器具有以下特点:

静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其蕞大静电放电电压可以达到30kV,可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再现性。易于更换的阻容套件,可方便的进行IEC模式、HBM模式及MM模式等三种模式试验, 适用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点;并满足IEC、EN、GB等相关标准要求。

工作性能:放电稳定、空气放电电压保持5秒以上,真正是完全符合标准。
结构紧凑:整机轻便(约4kg),结构小巧美观。
功能齐全:IEC电压,主机自动触发模式,电压渐升扫描、正负循环切换、用户自编程等智能功能。

放电精准:空气放电模式符合标准要求(电压保持5秒以上),与欧美产品相同。放电基本不受空气湿度影响,放电重复性好。业内蕞轻巧的放电枪,附带辐射干扰很小,且使测试过程非常轻松。

高性价比:主要器件全进口,精度高、故障率低,20kV长时间稳定工作,系少数可以取得中国合格评定国家认可委员会(CNAS)计量报告的国产静电放电发生器

静电放电发生器主要技术参数:

1、输出电压:0.1~20.0Kv±5%

2、电压极性:正或负

3、触发模式:SINGLE单次;COUNT按设定的放电次数放电;20pps20次/秒;

4、测试功能:内置IEC等级,

5、放电模式:接触或气隙;放电间隔:0.05~9.99s(当20pps模式下,放电间隔为0.05s)

6、计数器:1~9999(用于放电次数计数)

7、放电电容:150Pf±10%(标准配置;特殊要求可定制)

8、放电电阻:330Ω±10%(标准配置;特殊要求可定制)

9、放电电极:圆锥形接触放电电极及球形气隙放电电极

10、使用环境:环境温度:10℃~35℃ 相对湿度:30%~60%

11、电源:单相AC85~265V,50/60Hz

12、重量:约4kg

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯地板类检测设备相关资讯请访问:www.aotsichina.com
