静电放电发生器是通过哪几种方式产生EMC问题的?

发布时间:2022-05-05 点击次数:1164

摘要:静电放电发生器也被叫做ESD测试仪,而EMC则是电磁兼容性,指的EMI和EMS,也就是干扰辐射强度和抗干扰辐射强度。是对无线电波干扰的一种指标。今天就来了解一下静电放电发生器是用哪种方式来产生EMC问题的。

ESD测试仪其实是一款静电放电发生器,静电是由两种不同物质的互相摩擦,通过正负电荷积蓄在相互摩擦的两个物体而形成高电压。人造纤维和塑料是常见的摩擦起电材料,当摩擦产生电压后,就会出现ESD问题。对于电子元器件来说,静电能量是不能忽视的,它可以击穿半导体元件,从而破坏电子电路。

通常ESD测试仪通过两种主要方式产生EMC问题:即传导方式和辐射干扰方式。

(1)传导方式。静电放电电流直接流过电路中,因为ESD产生很高的电压,如果进入到半导体,就可能产生误操作,并且很容易破坏半导体器件,现代半导体元器件的内部绝缘常常会在几十伏电压下击穿并且永 久短路,这是一个很严重的ESD问题,日常生活中这个问题是普遍存在的。

(2)辐射干扰。当静电放电时(可用静电放电测试仪模拟测试),产生的火花电压会产生辐射磁场和电场。磁场能够在附近电路的各个信号环路中感应出噪声电压。由于在很短时间内产生了较大的静电电流,所以在信号环路中产生的噪声电压可能会超过逻辑元器件的阈值电平,引起元器件的误触发。

在电路中,因为人体静电产生的ESD问题是蕞常见的。干燥气候环境下人体ESD的电压很容易超过8kV、15kV甚至20kV,因此我们需要重视这样的静电电压对PCB及元器件的影响,并采取相应措施防止ESD问题。

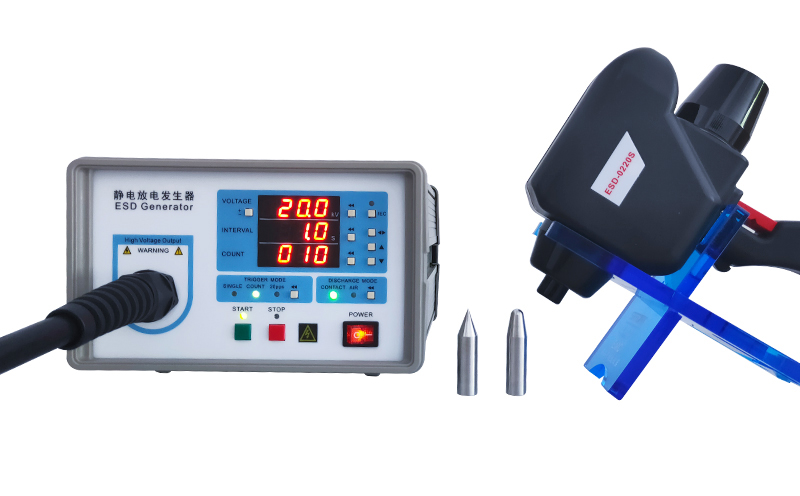

静电放电发生器

澳腾斯静电放电发生器具有以下特点:

静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其蕞大静电放电电压可以达到30kV,可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再现性。易于更换的阻容套件,可方便的进行IEC模式、HBM模式及MM模式等三种模式试验, 适用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点;并满足IEC、EN、GB等相关标准要求。

工作性能:放电稳定、空气放电电压保持5秒以上,真正是完全符合标准。
结构紧凑:整机轻便(约4kg),结构小巧美观。
功能齐全:IEC电压,主机自动触发模式,电压渐升扫描、正负循环切换、用户自编程等智能功能。

放电精准:空气放电模式符合标准要求(电压保持5秒以上),与欧美产品相同。放电基本不受空气湿度影响,放电重复性好。业内蕞轻巧的放电枪,附带辐射干扰很小,且使测试过程非常轻松。

高性价比:主要器件全进口,精度高、故障率低,20kV长时间稳定工作,系少数可以取得中国合格评定国家认可委员会(CNAS)计量报告的国产静电放电发生器

静电放电发生器主要技术参数:

1、输出电压:0.1~20.0Kv±5%

2、电压极性:正或负

3、触发模式:SINGLE单次;COUNT按设定的放电次数放电;20pps20次/秒;

4、测试功能:内置IEC等级,

5、放电模式:接触或气隙;放电间隔:0.05~9.99s(当20pps模式下,放电间隔为0.05s)

6、计数器:1~9999(用于放电次数计数)

7、放电电容:150Pf±10%(标准配置;特殊要求可定制)

8、放电电阻:330Ω±10%(标准配置;特殊要求可定制)

9、放电电极:圆锥形接触放电电极及球形气隙放电电极

10、使用环境:环境温度:10℃~35℃ 相对湿度:30%~60%

11、电源:单相AC85~265V,50/60Hz

12、重量:约4kg

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯地板类检测设备相关资讯请访问:www.aotsichina.com
