GJB128A-97静电放电测试仪

发布时间:2022-05-18 点击次数:1062

摘要:GJB128A半导体分立器件试验方法,该标准代替了GJB 128-86为中华人民共和国国家军用标准。本标准规定了半导体分立器件的通用试验方法,包括军用条件下抗损害能力的基本环境试验、机械性能试验和电特性测试。

GJB128A试验方法是建立半导体器件对流电放电(ESD)损伤或退化敏感度的分类程序。本分类是根据GJB 33A规定合适的包装和操作要求,并提供符合GJB 1649要求的分类数据。

同时满足试验标准:IEC61000-4-2 ;  GB/T17626.2;GJB128A;GJB1649;GJB548A;GB/T19951;IEC 61000-6-1;IEC 61000-6-2;IEC 61326;IEC 61340-3-1;EN 61000-6-1;EN 61000-6-2;EN 61326;ITU-T K.20;ISO 14304;Bellcore GR-1089-CoreANSI/ESD STM5.1;ANSI/ESDSTM5.2;IBC747-1;JEDEC EIA/JESD22;MIL-STD-750;MIL-STD-883E/F;ISO10605 ;ISO14304 ;GR 1089。

试验目的:主要模拟带电的人体或器物对设备干扰及破坏情况,用于评点电子设备抗静电破坏的能力。

澳腾斯静电放电发生器具有以下特点:

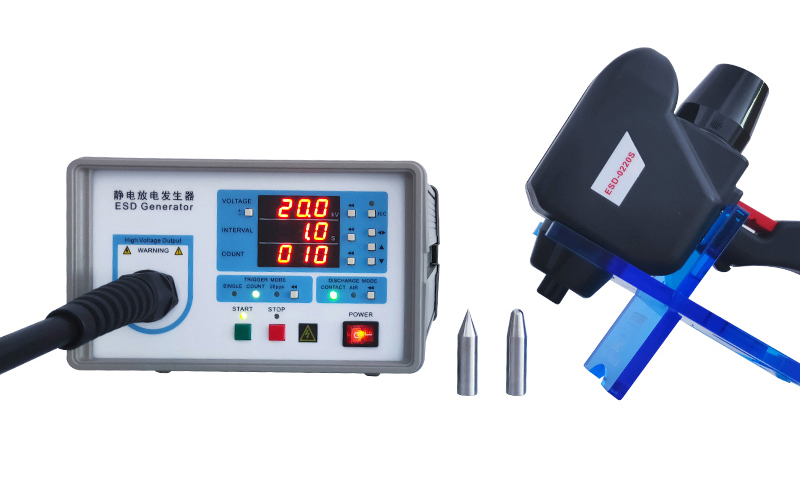

 ESD-0220C静电放电发生器是完全满足IEC61000-4-2标准要求的测试仪。其蕞大静电放电电压可以达到30kV,可用于绝大多数电气与电子设备的静电放电试验;而且可以保证试验的可比性和再现性。易于更换的阻容套件,可方便的进行IEC模式、HBM模式及MM模式等三种模式试验, 适用于各类半导体器件、电子线路和设备的静电放电试验。该仪器具有性能稳定、使用方便等优点;并满足IEC、EN、GB等相关标准要求。

工作性能:放电稳定、空气放电电压保持5秒以上,真正是完全符合标准。
结构紧凑:整机轻便(约4kg),结构小巧美观。
功能齐全:IEC电压,主机自动触发模式,电压渐升扫描、正负循环切换、用户自编程等智能功能。

放电精准:空气放电模式符合标准要求(电压保持5秒以上),与欧美产品相同。放电基本不受空气湿度影响,放电重复性好。业内蕞轻巧的放电枪,附带辐射干扰很小,且使测试过程非常轻松。

高性价比:主要器件全进口,精度高、故障率低,20kV长时间稳定工作,系少数可以取得中国合格评定国家认可委员会(CNAS)计量报告的国产静电放电发生器


主要技术参数:

1、输出电压:0.1~20.0Kv±5%

2、电压极性:正或负

3、触发模式:SINGLE单次;COUNT按设定的放电次数放电;20pps20次/秒;

4、测试功能:内置IEC等级,

5、放电模式:接触或气隙;放电间隔:0.05~9.99s(当20pps模式下,放电间隔为0.05s)

6、计数器:1~9999(用于放电次数计数)

7、放电电容:150Pf±10%(标准配置;特殊要求可定制)

8、放电电阻:330Ω±10%(标准配置;特殊要求可定制)

9、放电电极:圆锥形接触放电电极及球形气隙放电电极

10、使用环境:环境温度:10℃~35℃ 相对湿度:30%~60%

11、电源:单相AC85~265V,50/60Hz

12、重量:约4kg

本文出自东莞市澳腾斯仪器有限公司,转载请注明出处!更多澳腾斯地板类检测设备相关资讯请访问:www.aotsichina.com
